4축 CNC 라우터 공급업체로서 저는 이 기계의 전기 제어 캐비닛에 대해 궁금해하는 고객을 자주 접합니다. 이 블로그 게시물에서는 4축 CNC 라우터의 전기 제어 캐비닛이 무엇인지, 그 기능, 구성 요소 및 기계의 전반적인 성능에 중요한 이유에 대해 설명하겠습니다.
4축 CNC 라우터의 전기 제어 캐비닛은 무엇입니까?
4축 CNC 라우터의 전기 제어 캐비닛은 기계 작동에 필요한 모든 전기 구성요소와 제어 시스템을 수용하는 특수 인클로저입니다. 이는 라우터의 신경 중심 역할을 하여 운영자가 모터 제어, 스핀들 속도, 공구 경로 실행과 같은 다양한 기능을 관리하고 규제할 수 있도록 합니다.
전기 제어 캐비닛의 기능
1. 배전
전기 제어 캐비닛의 주요 기능 중 하나는 4축 CNC 라우터의 여러 부분에 전원을 분배하는 것입니다. 이는 주 공급 장치로부터 전력을 받아 안전하고 제어된 방식으로 모터, 스핀들, 센서 및 기타 전기 구성 요소에 분배합니다. 이렇게 하면 각 구성 요소가 최적의 성능을 위해 적절한 양의 전력을 받을 수 있습니다.
2. 모터 제어
제어 캐비닛은 라우터 모터의 움직임을 제어하는 역할을 합니다. 4축 CNC 라우터에는 일반적으로 X, Y, Z 및 A축을 따라 이동을 제어하는 4개의 모터가 있습니다. 제어 캐비닛은 서보 또는 스테퍼 모터 드라이버를 사용하여 이러한 모터의 속도, 토크 및 방향을 정밀하게 제어하므로 절삭 공구가 정확하고 부드럽게 움직일 수 있습니다.
3. 스핀들 제어
스핀들은 절삭 공구를 고정하고 회전시키는 라우터의 일부입니다. 전기 제어 캐비닛은 스핀들 모터의 속도와 출력을 조절하여 절단되는 재료와 수행되는 작업 유형에 적합한 속도로 작동하도록 합니다. 이는 고품질 절단을 달성하고 절단 도구의 손상을 방지하는 데 중요합니다.
4. 프로그램 실행
제어 캐비닛은 도구 경로 및 절단 작업을 정의하는 CNC 프로그램을 저장하고 실행합니다. 이러한 프로그램은 CAD/CAM 소프트웨어를 사용하여 생성되며 USB 드라이브, 이더넷 연결 또는 기타 수단을 통해 제어 캐비닛으로 전송됩니다. 제어 캐비닛은 프로그램 지침을 해석하고 절단 작업을 정확하게 실행하기 위해 필요한 신호를 모터와 스핀들에 보냅니다.
5. 안전 및 보호
전기 제어 캐비닛에는 작업자와 기계를 보호하기 위한 다양한 안전 기능이 장착되어 있습니다. 이러한 기능에는 회로 차단기, 퓨즈 및 비상 시 신속하게 전원을 차단할 수 있는 비상 정지 버튼이 포함됩니다. 또한 제어 캐비닛에는 전기 부품의 손상을 방지하기 위해 과전류, 과전압 및 과열 보호 기능이 내장되어 있을 수 있습니다.
전기 제어 캐비닛의 구성요소
1. 전원 공급 장치
전원 공급 장치는 주 공급 장치에서 들어오는 전력을 제어 캐비닛과 기계 구성 요소에 필요한 적절한 전압 및 전류 수준으로 변환합니다. 일반적으로 안정적이고 깨끗한 전원을 제공하기 위해 변압기, 정류기 및 필터가 포함됩니다.
2. 모터 드라이버
모터 드라이버는 모터의 작동을 제어하는 전자 장치입니다. 4축 CNC 라우터에는 일반적으로 각 축에 하나씩 4개의 모터 드라이버가 있습니다. 이 드라이버는 제어 시스템으로부터 신호를 수신하고 이를 적절한 전기 신호로 변환하여 모터를 구동합니다. 서보 모터 드라이버는 일반적으로 고정밀 애플리케이션에 사용되는 반면 스테퍼 모터 드라이버는 덜 까다로운 애플리케이션에 더 적합합니다.
3. 컨트롤러
컨트롤러는 전기 제어 캐비닛의 두뇌입니다. CNC 프로그램을 해석하고, 모터 드라이버와 스핀들 컨트롤러에 신호를 보내고, 기계 상태를 모니터링하는 역할을 담당합니다. 컨트롤러는 전용 CNC 컨트롤러 또는 컴퓨터 기반 제어 시스템일 수 있습니다.
4. 스핀들 컨트롤러
스핀들 컨트롤러는 스핀들 모터의 속도와 출력을 조절합니다. 제어 시스템으로부터 신호를 수신하고 스핀들 모터에 공급되는 전력의 전압과 주파수를 조정하여 원하는 속도를 달성합니다.
5. 릴레이 및 접촉기
릴레이와 접촉기는 제어 캐비닛의 전류 흐름을 제어하는 데 사용되는 전기 스위치입니다. 스핀들 모터, 냉각수 펌프, 조명 등 다양한 부품을 켜고 끄는 데 사용됩니다.
6. 센서 및 리미트 스위치
센서와 리미트 스위치는 기계 구성요소의 위치와 움직임을 모니터링하는 데 사용됩니다. 이는 제어 시스템에 피드백을 제공하여 모터의 움직임을 정확하게 제어하고 기계가 물리적 한계를 초과하는 것을 방지합니다.
고품질 전기 제어 캐비닛의 중요성
4축 CNC 라우터의 안정적이고 효율적인 작동을 위해서는 고품질 전기 제어 캐비닛이 필수적입니다. 그 이유는 다음과 같습니다.
1. 정밀도와 정확성
제어 캐비닛은 라우터 절단 작업의 정밀도와 정확성을 보장하는 데 중요한 역할을 합니다. 모터와 스핀들을 정밀하게 제어함으로써 절삭 공구의 정확한 위치 지정과 일관된 절삭 결과를 얻을 수 있습니다.
2. 신뢰성과 내구성
잘 설계되고 구성된 전기 제어 캐비닛은 CNC 라우터의 가혹한 작동 조건을 견딜 수 있도록 제작되었습니다. 먼지, 습기 및 전기 간섭으로부터 보호되어 장기간 안정적인 작동을 보장합니다.
3. 안전
제어 캐비닛에 내장된 안전 기능은 작업자와 기계를 잠재적인 위험으로부터 보호합니다. 회로 차단기, 퓨즈 및 비상 정지 버튼은 전기 사고 및 기계 손상을 예방할 수 있습니다.
4. 사용 편의성
사용자 친화적인 제어 캐비닛을 사용하면 운영자가 4축 CNC 라우터를 더 쉽게 프로그래밍하고 작동할 수 있습니다. 직관적인 인터페이스와 명확한 지침은 학습 곡선을 줄이고 생산성을 높입니다.
4축 CNC 라우터 제품

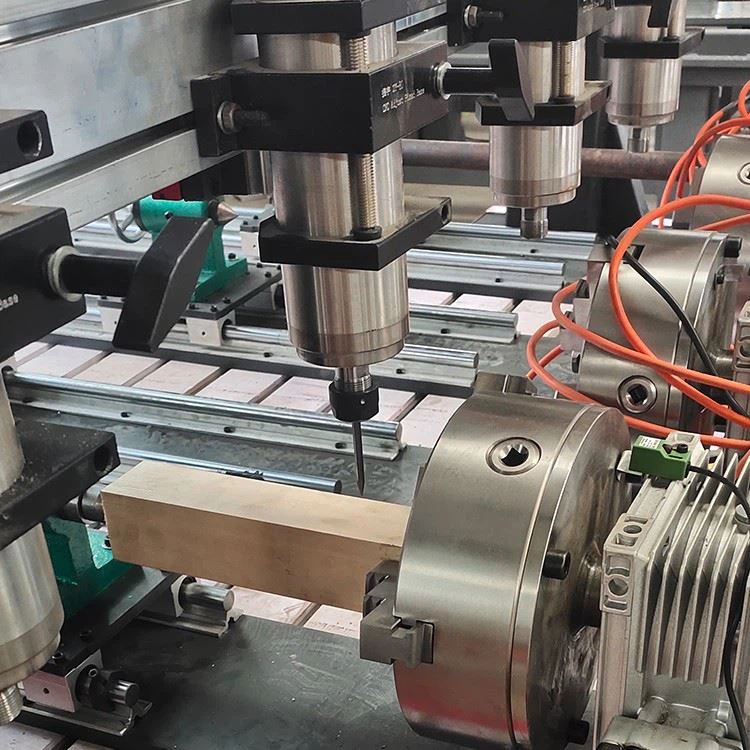

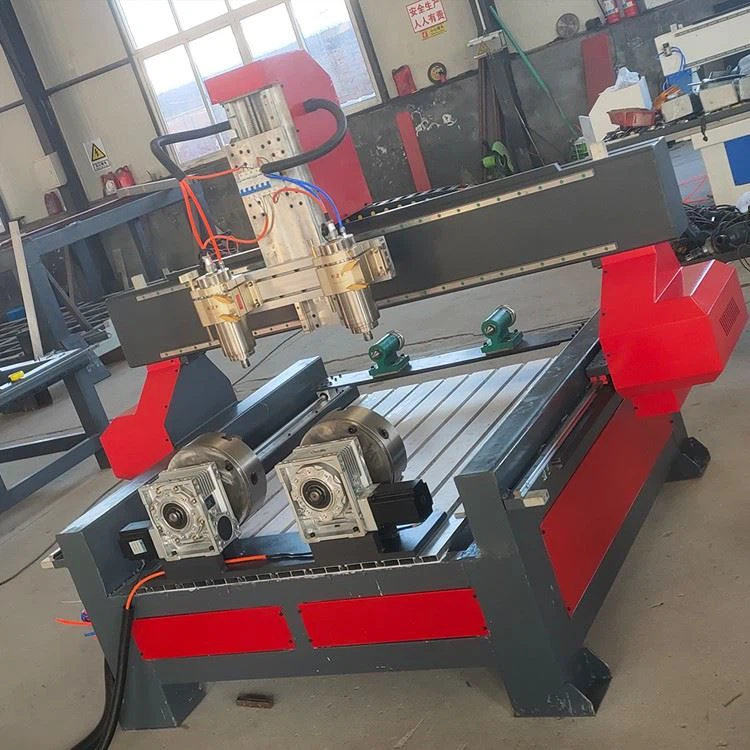

우리 회사에서는 다음을 포함하여 다양한 고품질 4축 CNC 라우터를 제공합니다.둥근 조각 기계,3D 스테레오 조각 기계, 그리고4축 CNC 목재 조각 기계. 당사의 라우터에는 정밀한 제어와 안정적인 성능을 제공하는 고급 전기 제어 캐비닛이 장착되어 있습니다.
조달 및 협상을 위해 저희에게 연락하세요
4축 CNC 라우터 구매에 관심이 있거나 당사 제품에 대해 궁금한 점이 있으면 언제든지 문의해 주세요. 당사의 전문가 팀은 귀하의 요구에 맞는 올바른 솔루션을 찾는 데 기꺼이 도움을 드릴 것입니다. 우리는 귀하와 협력하여 귀하의 제조 역량을 한 단계 더 발전시킬 수 있도록 지원하기를 기대합니다.
참고자료
- CNC 가공 핸드북, OP Pandey의 제3판
- Rajender Singh의 현대 제조 기술
- 산업 제어 기술: Ronald A. Schmitt의 제4판
